基本介紹

自動聚焦控制模塊支持市場上不同倍數的長焦電動鏡頭;聚焦制動執行,無需人工干預,適合不同光照度場景; 云臺控制、變倍、預置位等任何控制下均可自動判斷圖像,執行聚焦動作; 聚焦速 度快大約5s內;中心聚焦方式:一鍵式自動聚集、變倍信號、云臺控制聚焦、按鍵控制

技術參數:

  1. 1.自動聚焦模塊輸入方式:符合視頻輸入(PAL制)
    2.自動聚焦模塊電源電壓:10V~13VDC;
    3.自動聚焦模塊輸入電流 MAX 500mA
    4.驅動電壓:12V
    5.靜態功耗:<1W
    6.自動聚焦板驅動方式:PWM10%~90%
    7.聚焦靈敏度:1%;
    8.聚集精確度:99%;
    9.模擬視頻輸入:1Vp-p;模擬視頻輸出:1Vp-p
    10.電機轉速:自適應
    11.聚焦檢測速度:20ms

信號觸發方式

  1. (1)云臺控制信號結束后觸發自動聚焦
    (2)變倍信號(外部電壓信號,非485協議信號)結束后觸發自動聚焦; 手動控制:支持變倍,聚焦,云臺控制 ;485/4226通信端口支持設置 波特率,聚焦參數;422/485通信端口支持打開,關閉自動聚焦;422/485通信端口支持鏡頭控制和云臺控制。

技術特點

嵌入式設計,支持電動鏡頭自動聚焦;采集網絡高清攝像機模擬借口數據進行圖像分析;模塊嵌入式設計,高兼容性,便于維護,方便集成或升級監控系統當中;DSP前端數據分析功能,減輕監控中心數據處理負荷,提高識別速度及系統運行效率 可適配鏡頭需要導游電壓反饋,攝像機需有模擬視頻輸出接口。

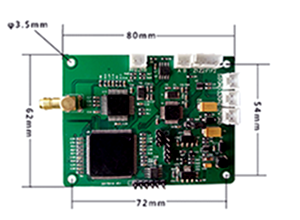

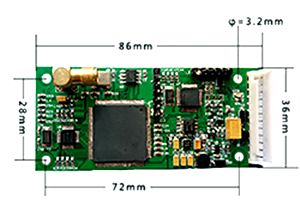

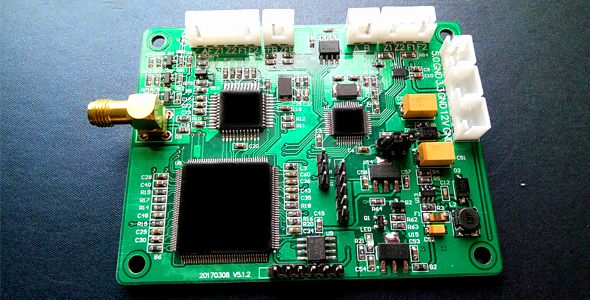

產品參數展示
