基本介紹

CS/3000定尺是以攝像機為傳感器，以圖像處理技術為核心的測控系統，因而又稱“攝像定尺系統”， 該系統能夠適應方坯、圓坯、板坯等多種生產要求和現場環境，具備一次切割、二次切割、軟件定重定尺和長度復檢等多種功能。 該系統： 率先采用“識別與跟蹤技術”； 獨有的超分辨率技術； 具有極強的抗光學干擾能力：不會因現場的火切、電氣焊、陽光等干擾而產生誤動作； 具有光線自適應能力：鋼坯亮度與現場照度發生變化時，無需人工調整設置。

產品優勢

  1. 1. 定尺切割功能：CS/3000系統采用非接觸式測量方式，實時檢測連鑄生產中的熱坯長度， 根據預先設定的定尺，控制火焰切割機或液壓剪的連續切割，實現鋼坯自動定尺切割；

    2. 系統具備生產統計、數據管理等功能，并可對歷史數據進行存儲、調閱、打??；

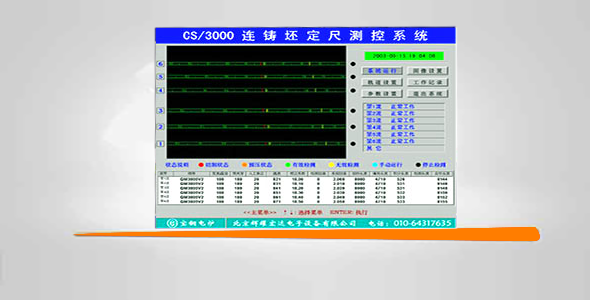

    3. 整個系統可由上位監控界面完成所有切割規格的監控、規格切換、參數設定及相關數據統計；

    4. 預留稱重?cái)?shù)據網絡通訊功能，系統接收到稱重信號后可手、自動微調定尺，自動調整修正誤差控制在±3mm以內；

    5.系統可通過以太網與上位機通信，完成重要數據交換；

    6.系統具有異常報警提示功能：鋼坯未切斷時可發出聲光報警信號。

技術指標：

  1. 測量精度:      測量誤差小于5mm
    最小調整量:      1mm
    系統精度 :       系統總體誤差小于10mm
    檢測流數 :       可檢測1-8流鋼坯
    切割控制 :       DC24V開關量
    通信方式 :       工業以太網或485接口

    三種定尺相輔相成，確保CS/5000系統在所有情況下都能準確切割，提高了定尺率和成材率，降低了廢品率。
