基本介紹

CS/500棒材捆支核查系統是對成捆棒材進行數量核查的系統。 該系統以攝像機為傳感器，采集棒材端面圖像；經過必要的預處理后， 將圖像傳入計算機； 再按照專門設計的處理和識別算法，由計算機對圖像進行最終的處理，得到成捆棒材的數量信息。 該系統主要用于棒材生產中打捆后的數量核查。經過一定的軟硬件調整，也可用于之前的生產環節， 如切前成組時的數量檢測、切后每組頭、尾的數量檢測（可發現長短尺）以及在輸送鏈上的數量檢測。

產品優勢

  1. 1. 識別精度高：
        在識別過程中，系統會檢測棒材端面的亮度、形狀、面積等多方面信息，并進行綜合判斷， 這在一定程度上類似人類視覺的功能， 因而對變形、遮擋、亮度不均勻等情況具備較強的適應性，實現較高的識別率。
    2. 速度快：
        處理一幅棒材圖像并統計數量只需30秒。
    3. 直觀，且具備一定的管理功能：

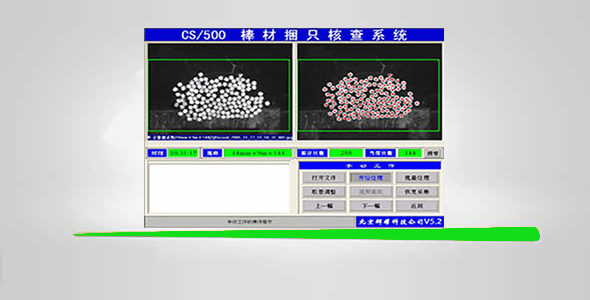

        棒材的原始圖像與處理后的結果同時顯示在屏幕上，便于觀察、對 比。出現數量不符情況，系統會自動報警提示。 每捆棒材的圖像與處理結果均可長期存儲，出現問題，便于核查。

準確性與識別條件：

根據生產的一般情況，我們對識別條件提出下列參考要求：

  1. 每捆數量：   ≤200支;
    單支棒材端面面積：   ≥70%的標準面積；即由變形、遮擋等原因造成的圖像中單                                   支棒材端面面積的縮小不 超過標準面積的30%。
    棒材間端面位置差：    ≤50mm
    在上述條件下
    棒材直徑≥Φ18時，CS/500系統的計數誤差小于1/10000， 即每識別10000支棒材，誤差為1根。
    棒材直徑在Φ10—Φ18之間時，CS/500系統的計數誤差小于1/5000。 識別條件達不到上述要求時，識別率會有所降低。
